椅子架鋼鐵電解中溫除油粉案例分析
一，應(yīng)用案例
|

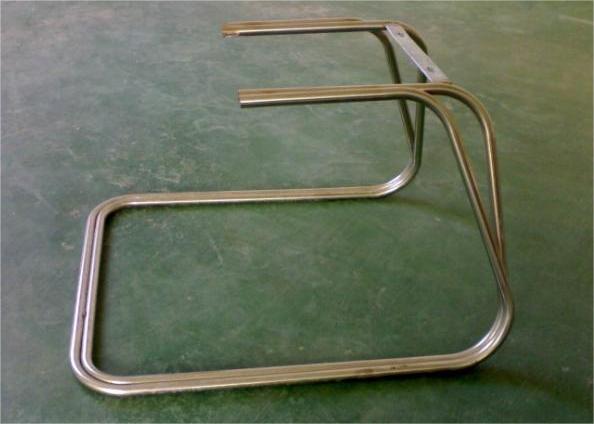

清洗對象： |
鋼鐵—椅子架 |
|
清洗條件： |
中溫電解 |
|
清洗目的： |
去除表面油污、臟污方便后續(xù)處理 |
|
清洗要求： |
表面油污、臟污去除徹底 工件無腐蝕變色，無水痕 |
|
工藝流程： |
浸泡清洗→水洗1→水洗2→電解清洗→水洗3→水洗4→電鍍→水洗5→水洗6→烘干 |
關(guān)鍵字：鋼鐵、椅子架、水洗、清洗、電解、HMT-621D、FS-1
二，清洗樣品材料說明
材料為鋼鐵，常溫時，鐵在干燥的空氣里不易與氧、硫、氯等非金屬單質(zhì)起反應(yīng)，若有雜質(zhì)，在潮濕的空氣中易銹蝕；在有酸氣或鹵素蒸氣存在的濕空氣中生銹更快。在高溫時，則劇烈反應(yīng)，如鐵在氧氣中燃燒，生成Fe3O4，赤熱的鐵和水蒸氣起反應(yīng)也生成Fe3O4。加熱時均能同鹵素、硫、硅、碳、磷等化合。除生成+2和+3價氧化物外，還有復(fù)合氧化物Fe3O4（是磁性氧化物）生成；鐵易溶于稀的無機(jī)酸中，生成二價鐵鹽，并放出氫氣。在常溫下遇濃硫酸或濃硝酸時，表面生成一層氧化物保護(hù)膜，使鐵“鈍化”，故可用鐵制品盛裝冷的濃硫酸或冷的濃硝酸。在加熱時，鐵可以與濃硫酸或濃硝酸反應(yīng)，生成+3價的鐵鹽，同時生成SO2或NO2；鋼鐵能耐強(qiáng)堿。
三，產(chǎn)品選擇
鋼鐵是椅子架的主要材料，電鍍前需要清洗干凈油污、臟污。我們表面活性劑可以用于金屬清洗劑、電子工業(yè)清洗劑、玻璃清洗劑、線路板清洗劑、皮革清洗劑……但是本案例只針對鋼鐵清洗做案例分析。 清洗條件是在中溫狀態(tài)下的電解清洗方式，電化學(xué)除油時，電極上不斷產(chǎn)生的氫氣和氧氣，如果過多的乳化劑在液面形成的泡沫易黏附在零件表面，不易清洗，也影響電極表面氣體的逸出，當(dāng)大量析出的氫氣和氧氣被液面上的泡沫覆蓋，一旦遇到電極與掛具接觸不良引起電火花時，即引起爆炸，造成安全事故，因此要選用中低泡沫的表面活性劑，按照以上條件，結(jié)合產(chǎn)品的特點，選擇表面活性劑HMT-621D、分散劑FS-1，HMT-621D表面活性劑超低泡沫，脫脂力強(qiáng)，耐強(qiáng)堿、耐電解質(zhì)，與常規(guī)助劑配合便成高品質(zhì)電解脫脂劑，也適合噴淋脫脂與電解脫脂同一產(chǎn)品，最適用于配配制連續(xù)鍍前電解脫脂劑，需要極低泡沫的場合；分散劑FS-1是高級特殊磷酸脂，高分散高螯合力，在強(qiáng)堿中有較高溶解度，耐酸堿，去污力強(qiáng)，對污垢有強(qiáng)分散去除力，對銹蝕有強(qiáng)去除力，對黃斑印黑灰有強(qiáng)去除力，在加溫浸泡條件下，粘度低，在固體中有很好的分散性，極優(yōu)異的漂洗性、生物降解性好、環(huán)保，脫脂加強(qiáng)。
四，產(chǎn)品配方
組分
|
氫氧化鈉（清洗助劑） |
40% |
|
碳酸鈉（清洗助劑） |
2% |
|
五水偏硅酸鈉（清洗助劑） |
46% |
|
三聚磷酸鈉（清洗助劑） |
6% |
|
FS-1（分散劑） |
2% |
|
HMT-621D（表面活性劑） |
4% |
本品各組分質(zhì)量配比范圍為：氫氧化鈉35%～45%、碳酸鈉2%～10%、五水偏硅酸鈉30%～50%、三聚磷酸鈉5%～15%、表面活性劑HMT-621D 2%～5%、分散劑FS-1 2%～10%
五，清洗實驗過程
按照5%開槽試驗，使用鋼鐵椅子架做電解中溫測試，結(jié)果如下：
|
時間/分鐘 |
表面油污 |
臟污 |
外觀 |
|
0.5 |
工件表面油去除50% |
臟污有明顯減少 |
光亮、無腐蝕 |
|
1 |
工件表面油去除80% |
臟污去除70% |
光亮、無腐蝕 |
|
2 |
工件表面油完全去除 |
臟污完全去除 |
光亮、無腐蝕 |
漂洗烘干，工件外觀無腐蝕，保持工件光亮度（證明產(chǎn)品清洗力強(qiáng)能有效處理椅子架鋼鐵工件）
六，清洗實驗結(jié)果
該方案按照5%開槽使用狀態(tài)下，電解中溫狀態(tài)下，除油效果優(yōu)異，漂洗后表面無殘留，除油徹底，生產(chǎn)效率高，生產(chǎn)配制簡單，使用方便，安全無毒、價格適中。
